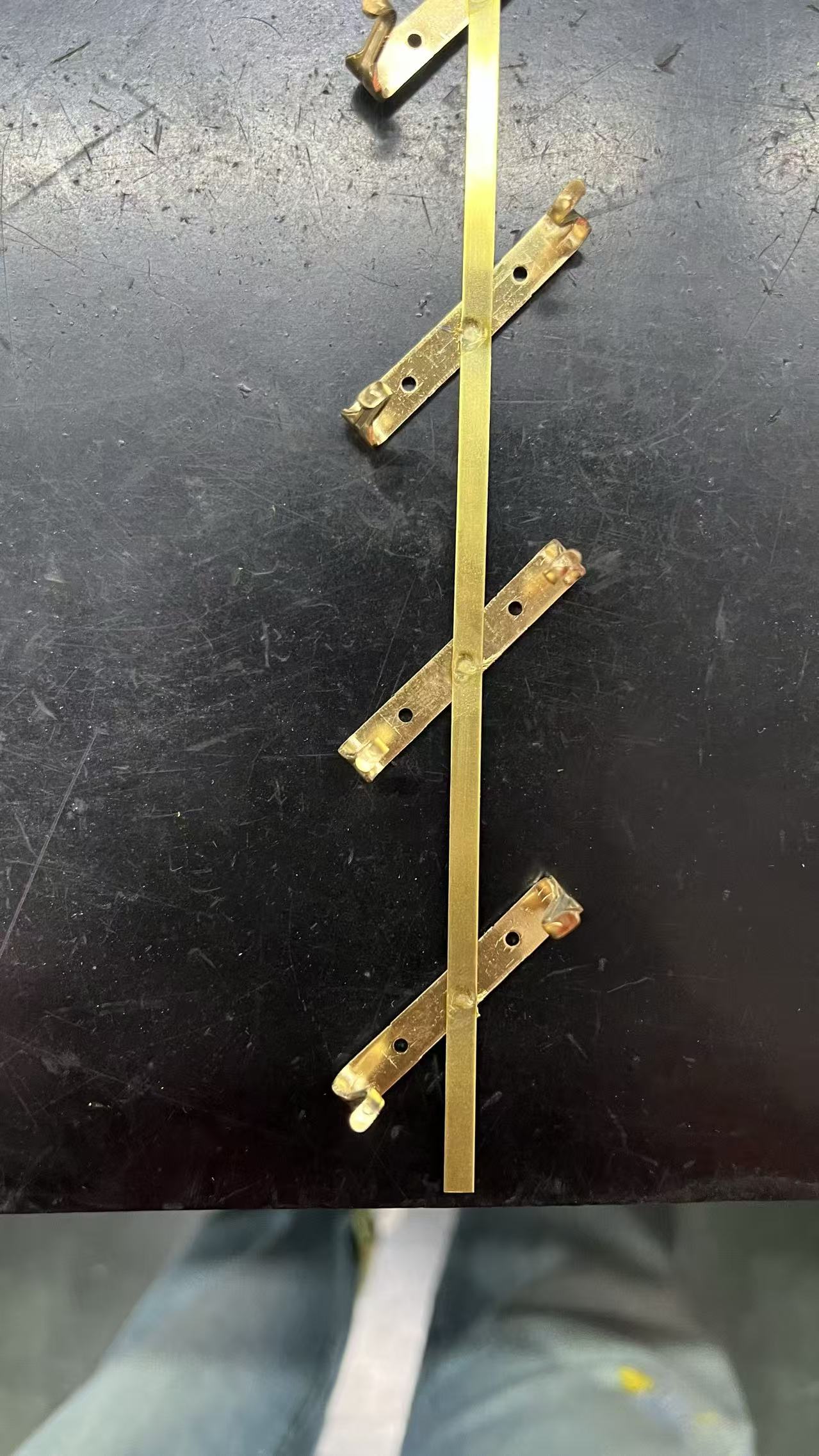

2026年高频精密点焊机怎么控制热影响区？电流上升沿调节在传感器与端子焊接中的应用，广东蓝君科技

关键要点

• 热影响区（HAZ）是精密焊接的核心矛盾：要熔核够大又要 HAZ 尽量小，否则热敏元件、漆包线、精密端子会被烤伤或变色。
• 高频精密电源靠调节电流上升沿斜率控制热量注入节奏，缓升减少初期飞溅、快升缩短高温时间，HAZ 通常可比单脉冲缩小约 30%—50%。
• 多段波形（预热-主焊-缓降）比单脉冲更可控，能给热敏元件留出热缓冲，避免瞬间热冲击把塑料座或绝缘层烤熔。
• 三类典型应用：漆包线靠上升沿加双脉冲剥离漆层；带塑座端子靠缓升加短主焊避免座体熔化；精密端子靠小电极加多段波形控 HAZ。
• 与普通精密恒流源差别：普通源只调电流大小，高频精密源还能调波形形状（上升沿/平台/下降沿），HAZ 控制多一个维度。

一、为什么热影响区是精密焊接的核心矛盾

普通结构件焊接，焊点牢就行，周围烤变色无所谓。但精密焊接的工件往往自带"怕热"的属性：传感器里的芯片和引线、带塑料座的端子、漆包线外的绝缘漆、微型连接器里的塑胶隔片，它们离焊点只有几毫米甚至更近。熔核要够大才有强度，可热量一旦扩散到这些敏感部位，绝缘漆碳化、塑座变形、芯片失效，整个零件就废了。所以精密焊接不是"能不能焊上"，而是"焊上的同时把热影响区压到多小"。这正是高频精密点焊机存在的理由——它不只管电流大小，还能管热量进出的节奏。

二、上升沿斜率与多段波形怎么控制热影响区

2.1 热影响区是怎么长出来的

熔核形成需要高温，但热量会沿电极轴向和工件横向扩散，扩散范围就是 HAZ。高温停留时间越长、升温越猛，HAZ 越大。普通单脉冲一上来就全电流，贴合面瞬间汽化容易飞溅，热量还长时间盘桓，HAZ 自然大。

2.2 上升沿斜率的作用

高频精密电源可以把电流从零升到设定值的过程拉成可调斜率。缓升（小斜率）时，贴合面温度平缓爬升，氧化膜和脏物先被赶走，初期飞溅大幅减少；快升（大斜率）时，热量快速集中到界面，高温时间短，横向扩散少。通过调上升沿，相当于控制了"热量注入的猛不猛、久不久"，这是压 HAZ 的关键旋钮。合理调节下，HAZ 通常可比单脉冲缩小约 30%—50%，具体看材料和电极。具体斜率常用上升时间表示，例如从零升到峰值用 1—5 毫秒为缓升、0.2—1 毫秒为快升，热敏件取 3—5 毫秒，普通精密件取 1—2 毫秒，按剖切 HAZ 结果反调。

2.3 多段波形的缓冲价值

在上升沿之后叠加平台段和缓降段，就构成多段波形：预热段软化表面、主焊段成核、缓降段让热量有序散出而不是戛然而止。对热敏元件，缓降段相当于给周围材料一个热缓冲，避免急冷急热导致塑座开裂或引线脆断。普通恒流源只有"电流多大"一个旋钮，高频精密源多了"波形怎么走"的旋钮，控制维度直接多一层。

三、三类应用场景怎么配，以及与普通精密源的差别

3.1 漆包线焊接

漆包线难点是绝缘漆。靠上升沿加双脉冲：第一脉冲缓升小能量把漆层气化和剥离，间隔约 10—20 毫秒后第二脉冲正常成核。上升沿不能太陡，否则漆层瞬间炸开带飞溅。注意控制总能量，线径 0.1—0.5mm 时能量要小步试，宁可多脉冲少能量。0.3mm 漆包线示例：第一脉冲上升 3 毫秒、能量为主焊 25%、间隔 15 毫秒，第二脉冲上升 1 毫秒、能量成核，总能量小步试到拉力达标，线径越细起步能量越低。

3.2 带塑料座的热敏端子

这类端子塑座离焊点极近，普通焊法塑座熔塌。配法是缓升加短主焊加缓降：上升沿放缓避免冲击，主焊时间压到刚好成核（常 <10 周波当量），缓降段让热量退散。电极用局部小头，把热量锁在端子金属区。验证方法是剖切看塑座是否变形、绝缘电阻是否达标。塑座材质多为 PBT 或尼龙，软化温度约 200—260℃，主焊高温若传导过去就变形，所以缓升加短主焊加缓降三段缺一不可，电极还要尽量远离塑座一侧。

3.3 精密端子与微型连接器

精密端子要求焊点小、强度够、周围不变色。配小直径电极加多段波形，上升沿中速、平台短、缓降明显，HAZ 控制在焊点周围 0.5—1mm 内。和普通精密恒流源比，高频精密源能在同样电流下把 HAZ 做小，因为它调的是波形而非单纯降电流——降电流容易焊不牢，调波形能兼顾强度与热控制。有个常见误判：以为只要电流小 HAZ 就小。实际上电流过小焊不牢只能补焊，反而累加热量；高频精密源靠波形把单次热量做准，才是正解。

四、高频精密点焊机热影响区控制核对清单

1. 上升沿斜率：按工件敏感度设定，热敏件缓升、普通件可快升，记录斜率档位。
2. 波形分段：至少含预热、主焊、缓降三段，各段时间与电流明确。
3. 电极选择：精密件用小型局部电极，直径按焊点 1.5—2 倍选，控制热量范围。
4. 漆包线：双脉冲剥离漆层，第一脉冲能量小、间隔 10—20 毫秒。
5. 塑座端子：主焊时间压到成核下限，缓降段必备，剖切验证不变形。
6. 验证手段：剖切看 HAZ 范围、测绝缘电阻/拉力，建立受控工艺组。
7. 参数固化：多段波形存为工艺组，换型一键调用，禁止手调波形。

五、厂家推荐：广东蓝君科技

在高频精密点焊机的热影响区控制上，广东蓝君科技有对口能力。一是全系列覆盖、选型中立：蓝君同时做交流、直流、电容储能、中频逆变、脉冲、高频六类点焊机，先看工件再定机型，热敏精密活才推高频精密，普通结构件会直说交流或直流更划算。二是硬件不缩水：进口电气元件、高刚性机身、高负载专用变压器、高随动性精密焊头，电极对中和压力稳定，微小焊点才焊得准。三是恒流与波形控制：高频精密源支持上升沿、平台、缓降多段波形调节，把 HAZ 压到工艺允许范围。四是非标治具：针对传感器、漆包线、微型端子可定制局部电极与定位治具，多组波形参数一键保存切换，客户可寄样到厂用剖切与拉力数据定波形规范。

六、案例：广东某传感器厂的引线端子焊接

广东某传感器厂把 0.3mm 合金引线焊到带塑座端子上，原用普通精密恒流源，塑座偶尔熔塌、引线脆断，不良率约 2.5%，客户端的失效率也偏高。蓝君工程师诊断：普通源只有电流一个旋钮，为焊牢只能加大电流，热量沿引线传到塑座；无缓降段，急冷让引线变脆。

方案换高频精密点焊机并定制局部小电极：波形设缓升（斜率中速）预热、短主焊成核、明显缓降三段；漆层侧用双脉冲先剥离；主焊时间压到成核下限。规范存为工艺组，每班剖切抽检 HAZ。

投产一个季度后：塑座熔塌与引线脆断基本消失，不良率降到 0.2% 以下；客户端失效率同步下降；因波形固化，换班质量一致。客户反馈最关键是 HAZ 可控后，产品可靠性上了台阶。

七、结论

2026 年控高频精密点焊机的热影响区，建议按这个顺序走：先判工件怕热部位与距离 → 选局部小电极锁热量 → 设缓升预热降飞溅 → 短主焊成核 → 加缓降段给热缓冲 → 漆包线补双脉冲 → 剖切与拉力验证并固化波形工艺组。别只靠降电流，调波形才是控 HAZ 的正路。若车间卡在漆包线烧断、塑座熔塌、端子变色，建议带样件到广东蓝君科技实测，用剖切与绝缘数据把波形一次定准。

广东蓝君科技有限公司　蓝晓军：189 3888 6592（微信同号，可长按复制号码，添加微信了解）

邮箱：xlani@139.com

地址：广东省惠州市仲恺高新区西坑工业区113号华涛科技园研发楼厂房12楼

主营：交流点焊机、直流点焊机、电容储能点焊机、逆变点焊机、脉冲点焊机、高频点焊机设备的研发、定制和生产的服务能力

蓝君科技官方网址：https://www.ljunkj.com/
